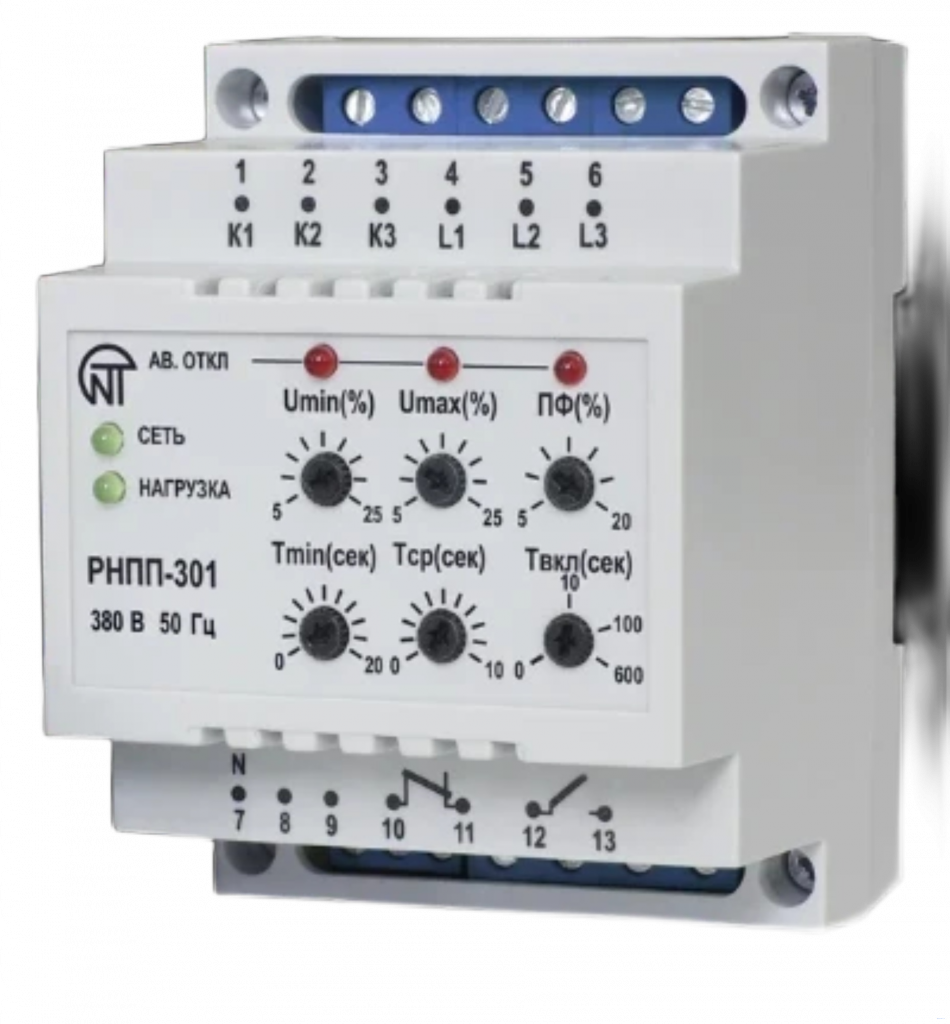

Трехфазное реле напряжения и контроля фаз РНПП-301
Артикул:
3425600301
Реле напряжения, перекоса и последовательности фаз РНПП-301 предназначено для контроля допустимого уровня действующего значения фазного/линейного напряжения с раздельными регулировками уставок по минимальному/максимальному напряжению и т.д.
Подробнее
3 195.13 руб./шт
В наличии (60)
Купить дешевле/ быстрее
-
+
Добавить в спецификацию
Отправить запрос
Характеристики
|
Масса, кг
|
0.2 |
Описание
Трехфазное реле напряжения РНПП-301 и контроля фаз
Реле напряжения, перекоса и последовательности фаз РНПП-301 предназначено:- для контроля допустимого уровня действующего значения фазного/линейного напряжения с раздельными регулировками уставок по минимальному/максимальному напряжению;
- контроля правильного чередования фаз и отсутствия их слипания;
- контроля полнофазности и симметричности сетевого напряжения с регулируемой уставкой по перекосу фаз;
- контроля состояния силовых контактов магнитного пускателя (далее по тексту МП) до и после включения нагрузки;
- отключения нагрузки 380В/50 Гц путем размыкания цепи питания катушки МП (коммутации электрических цепей постоянного и переменного тока) при возникновении условий для срабатывания с заданным Пользователем временем срабатывания (Тср);
- контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения с заданным Пользователем временем автоматического повторного включения (Твкл);
- индицирования всех видов аварий сетевого напряжения и непереключения силовых контактов МП.
Технические характеристики РНПП-301
| Наименование | Значение |
| Номинальное фазное/линейное напряжение, В | 220/380 |
| Частота сети, Гц | 45-55 |
|
Диапазон регулирования по Umin, в процентах от номинального |
5-25 |
|
Диапазон регулирования по Umax, в процентах от номинального |
5-25 |
|
Диапазон регулирования по перекосу фаз, в процентах |
5-20 |
| Диапазон регулирования по Tmin, с | 0-20 |
| Диапазон регулирования по Тср., с | 0-10 |
| Диапазон регулирования по Твкл., с | 0-600 |
|
Минимальное время срабатывания при достижении пороговых значений, с |
0,1 |
|
Время готовности при подаче напряжения на изделие, с, не более |
0,2 |
| Гистерезис по напряжению (коэффициент возврата), % | 5-6 |
|
Точность определения порога срабатывания по напряжению, В, не более |
до 3 |
| Точность определения перекоса фаз, %, не более | 1,5 |
|
Напряжение, при котором сохраняется работоспособность, процент от номинального |
50-110 |
| Потребляемая мощность (под нагрузкой), ВА, не более | 3 |
| Максимальный коммутируемый ток выходных контактов, А | 5 |
|
Коммутационный ресурс выходных контактов: – под нагрузкой 5 А, раз, не менее – под нагрузкой 1 А, раз, не менее |
100 тыс 1 млн. |
| Категория перенапряжения | III |
| Номинальное напряжение изоляции, В | 450 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 4 |
| Сечение проводов для подключения к клеммам, мм² | 0,5-2 |
| Момент затяжки винтов клемм, Н*м | 0,4 |
| Масса, кг, не более | 0,200 |
| Габаритные размеры, H*B*L, мм | |
| Материал корпуса | самозатухающий пластик |
| Установка (монтаж) изделия | стандартная DIN-рейка 35 мм |

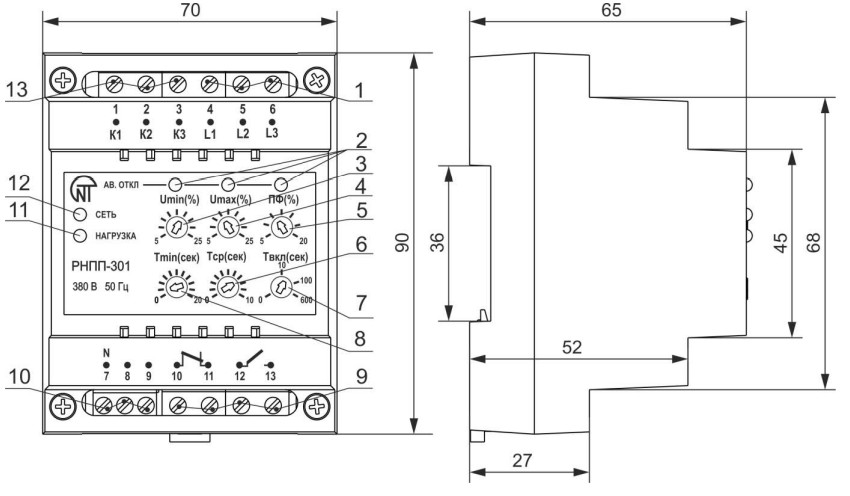

Органы управления и габаритные размеры РНПП-301
1 – клеммы для подключения питания; 2 – красные светодиоды аварии сетевых напряжений; 3 – регулятор срабатывания по Umin; линейного / фазного напряжения; 4 – регулятор срабатывания по Umax; 5 – регулятор величины перекоса фаз; 6 – регулятор времени Tср; в сети; 7 – регулятор времени автоматического; 8 – регулятор времени Tmin; 9 – клеммы для подключения нагрузки; контроля силовых контактов МП; 10 – клеммы выбора режима: контроль; 11 – зелёный светодиод включения нагрузки; 12 – зелёный светодиод наличия напряжения; 13 – клеммы контроля силовых контактов повторного включения Tвкл;
