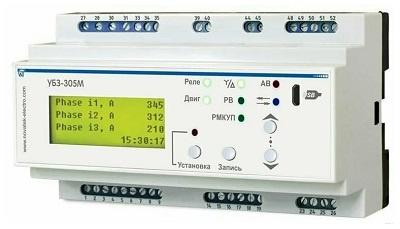

УБЗ-305М универсальный блок защиты электродвигателей
Артикул:
3425603305М
УБЗ-305М является функциональным аналогом УБЗ-305. Но в УБЗ-305М для связи с ПК используется интерфейс USB вместо RS-232. Изделие может работать в сетях как с изолированной, так и глухозаземленной нейтралью. По каждому типу защиты возможно запрещение и разрешение АПВ нагрузки.
Подробнее
25 507.71 руб./шт
уточнить сроки
Купить дешевле/ быстрее
-
+
Добавить в спецификацию
Отправить запрос
Характеристики
|
Масса, кг
|
0.34 |
Описание
Универсальный блок защиты электродвигателей УБЗ-305М
УБЗ-305М является функциональным аналогом УБЗ-305. Но в УБЗ-305М для связи с ПК используется интерфейс USB вместо RS-232. Изделие может работать в сетях как с изолированной, так и глухозаземленной нейтралью. По каждому типу защиты возможно запрещение и разрешение АПВ нагрузки.Изделие обеспечивает защиту электрооборудования путем управления катушкой МП (контактора). УБЗ-305М определяет наличие токов двигателя при отключенном реле нагрузки (при отключенном реле нагрузки и функциональном реле в режиме звезда – треугольник), в этом случае УБЗ-305М индицирует аварию внешнего контактора, включающего двигатель, до тех пор, пока изделие не будет выключено.
УБЗ-305М предназначен:
- для защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт при использовании внешних стандартных токовых трансформаторов с выходным током 5 А;
- для постоянного контроля параметров сетевого напряжения, действующих значений фазных (линейных) токов трехфазного электрооборудования 380 В 50 Гц и проверки значения сопротивления изоляции электродвигателей.
- при некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных/линейных напряжений, снижение частоты сети ниже заданной и (или) повышение частоты сети выше заданной);
- при механических перегрузках (симметричный перегруз по фазным/линейным токам);
- при превышении порога током обратной последовательности;
- при несимметрии фазных токов без перегруза, связанной с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);
- при исчезновении момента на валу электродвигателя («сухой ход» – для насосов) – защита по минимальному пусковому и/или рабочему току;
- при затянутом пуске двигателя или блокировке ротора;
- при недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);
- при замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;
- при тепловой перегрузке двигателя;
- при перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).
УБЗ-305М обеспечивает управление электродвигателями:
- по аналоговым входам "0 – 20 мА" и "0 – 10 В";
- по каналам дистанционного управления (интерфейсы USB и RS-485);
- кнопками на лицевой панели УБЗ-305М.
- управление и передачу параметров по интерфейсу RS-485 в соответствии с протоколом MODBUS;
- управление и передачу параметров по интерфейсу USB.
- Примечание – Одновременное использование RS-485 и USB невозможно.
Характеристики
| Наименование | Значение |
|
Номинальное переменное трехфазное напряжение питания |
380 В |
| Частота сети, Гц | 48 – 62 |
| Номинальный ток ТТ, A | 5 |
|
Гистерезис по теплу, в процентах от накопленного тепла при отключении |
33 |
|
Точность определения порога срабатывания по току, не более, в процентах от номинального |
2 |
|
Точность определения порогов по напряжению, не хуже, В |
3 |
|
Точность определения перекоса фаз по напряжению, не хуже, В |
3 |
|
Напряжение, при котором сохраняется работоспособность: |
180 |
|
фазное, при питании от одной фазы и подключенном нулевом проводе, не менее, В |
450 |
| линейное, при питании от трех фаз не более, В | |
| Аналоговые входы: | |
|
вход для подключения датчика температуры (типы Pt100, Ni100, Ni120), шт. |
1 |
|
вход для подключения датчика температуры типа PTC-1000, шт. |
1 |
|
вход для стандартных ТТ с выходом 5 А (тип Т-0.66 или аналогичный), шт. |
3 |
|
вход для подключения дифференциального токового трансформатора (трансформатора нулевой последовательности), шт. |
1 |
| вход измерения тока 0-20 мА, шт. | 1 |
| вход измерения напряжения 0 – 10 В, шт. | 1 |
