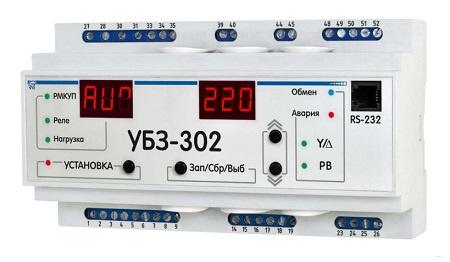

УБЗ-302 d=100мм универсальный блок защиты электродвигателей

Универсальный блок защиты УБЗ-302 d=100мм электродвигателей

УБЗ обеспечивает защиту электродвигателей при:

• некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос линейных напряжений);
• механических перегрузках (симметричный перегруз по фазным/линейным токам);
• превышении порога тока обратной последовательности:
• несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);
• исчезновении момента на валу электродвигателя («сухой ход» - для насосов) – защита по мини- мальному пусковому и/или рабочему току;
• затянутом пуске двигателя или блокировке ротора;
• недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);
• замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;
• тепловой перегрузке двигателя;
• перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).

УБЗ обеспечивает управление электродвигателями:

• по аналоговым входам "0-20 мА" и "0-10 В";
• по каналам дистанционного управления (интерфейсы RS-232 и RS-485);
• кнопками на лицевой панели УБЗ.

• управление и передача параметров по интерфейсу RS-485 в соответствии с протоколом MODBUS;
• управление и передача параметров по интерфейсу RS-232.

Характеристики

Номинальное напряжение питания: трехфазное		400 В, 50 Гц
Частота сети, Гц		48-62
Диапазон номинальных токов (при работе  от встроенных трансформаторов тока), А		5-63
Гистерезис по напряжению (фазное/линейное), В		10/17
Гистерезис по теплу, % от накопленного при  отключении		33
Точность определения порога срабатывания  по току, в процентах от номинального,		2
не более
Точность определения порогов по напряжению,  В, не хуже		3
Точность определения перекоса фаз по  напряжению, В, не хуже		3
Напряжение, при котором сохраняется  работоспособность:		180
- фазное, при питании от одной фазы и  подключенном нулевом проводе не менее, В		450
-линейное, при питании от трех фаз не более, В
Основные выходы  реле нагрузки - две группы перекидных контактов для управления пускателем электро- двигателя – 8 А, 250 В при cos φ=1; функциональное реле - одна группа перекидных  контактов - 16 А, 250 В при cos φ=1 (назначение  реле задается пользователем)
Аналоговые входы: два аналоговых входа для подключения  датчиков температуры (типы Pt100, Ni100, Ni120) аналоговый вход для подключения датчика с выходом 0 –10 В аналоговый вход для подключения датчика с выходом 4 мА (0 мА) – 20 мА три аналоговых входа для стандартных ТТ с выходом 5 А (тип Т-0.66 или аналогичный) вход для подключения дифференциального токового трансформатора (трансформатора  нулевой последовательности)
Разрешение по температуре температурных  датчиков, °С		1
Максимальный диаметр провода при  использовании внутренних ТТ, мм		12
Потребляемая мощность (под нагрузкой),  ВА, не более		5
Масса, кг, не более		0,5
Габаритные размеры (рисунок 1.1) - девять модулей типа S
Монтаж - на стандартную DIN-рейку 35 мм
Изделие сохраняет свою работоспособность  при любом положении в пространстве
Вредные вещества в количестве,  превышающем предельно допустимые концентрации,  отсутствуют
